渦輪流量變送器本身不具備現場顯示功能，僅將流量信號以兩線制4-20mA電流的形式遠傳輸出，外電源供電+24VDC，遠傳距離500m。

采用電流信號的原因是不容易受干擾。并且電流源內阻無窮大，導線電阻串聯在回路中不影響精度，在普通雙絞線上可以傳輸數百米。上限取20mA是因?yàn)榉辣囊螅?0mA的電流通斷引起的火花能量不足以引燃******。下限沒有取0mA的原因是為了能檢測斷線：正常工作時不會低于4mA，當傳輸線因故障斷路，環路電流降為0。常取2mA作為斷線報警值。

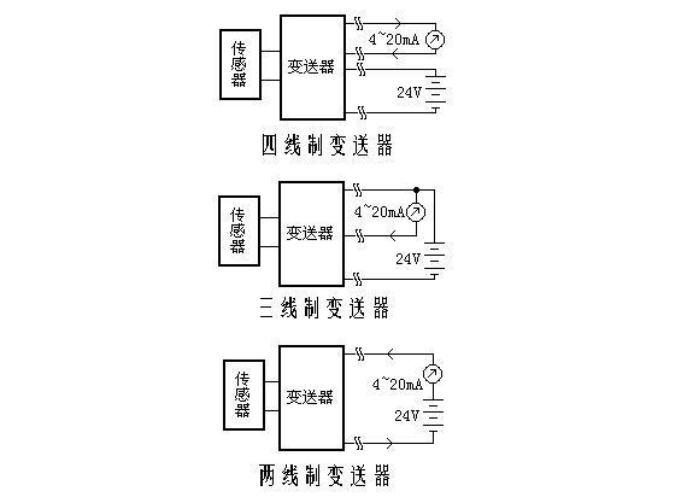

電流輸出型變送器將物理量轉換成4~20mA電流輸出，必然要有外電源為其供電。***典型的是變送器需要兩根電源線，加上兩根電流輸出線，總共要接4根線，稱之為四線制變送器。

當然，電流輸出可以與電源公用一根線（公用VCC或者GND），可節省一根線，稱之為三線制變送器。

其實 4-20mA電流本身就可以為變送器供電。變送器在電路中相當于一個特殊的負載，特殊之處在于變送器的耗電電流在4~20mA之間根據傳感器輸出而變化。顯示儀表只需要串在電路中即可。這種變送器只需外接2根線，因而被稱為兩線制變送器。

在工業應用中，測量點一般在現場，而顯示設備或者控制設備一般都在控制室或控制柜上。兩者之間距離可能數十至數百米。按一百米距離計算，省去2根信號傳輸導線意味著成本降低近百元！另外四線制變送器和三線制變送器因?qū)Ь€內電流不對稱須***使用昂貴的屏蔽線,而兩線制變送器可使用非常便宜的的雙絞線導線,因此在應用中兩線制變送器必然是******。

變送器基本原理圖兩線制電流變送器的原理與設計

十二、LL-02型智能流量積算器操作說明

1.主要技術指標

(1) 顯示方式：

雙排液晶顯示，方式如下：

L    XXX.X           四位瞬時流量(m3/h)

XX.XXXXXX           八位累計流量（m3）

圖六

(2) 系統低功耗工作：一節3.3V10AH鋰電池可連續使用5年以上。

(3) 累計流量：自動擴大顯示精度，累計流量值可清零。

(4) 儀表系數：現場可置入。

(5) 掉電保護：儀表系數、累計流量值掉電保持十年不丟。

2．三點系數雙排液晶顯示儀置數方法（僅限授權工程師操作）:

    打開儀表前蓋，同時按鍵和F鍵，儀表進入置數狀態，此時上排******數字顯示1，表示此時可設置第一點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。

首先***高位閃爍,按鍵，該位加1至所需數值，按移位鍵，閃爍位右移，再用鍵選擇該位數值…… 當閃爍位移至***后一位后，按 鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX

檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。

設置完三點系數后繼續按F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。

在工作狀態下，按F鍵，累計總量可清零。

注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感器不同流量點（頻率點）對應的儀表系數分別是多少,即F1——K1, F2——K2, F3——K3.

3、現場顯示帶4～20mA輸出表頭說明

（1）開機顯示LL-02.02，表示為帶4～20mA輸出，24VDC供電。

（2）滿量程流量對用20mA，下限流量表示小流量切除。

（3）阻尼系數為顯示數＋1秒時間采樣一次。

（4）打開表殼后蓋，可看到接線端子，按示意圖把線接好即可。

（5）其它操作方法與電池供電表頭一樣。

十三、維修和常見故障：

傳感器可能產生的一般故障及消除方法見表三，維護周期不應超過半年。

表三

十四、運輸、儲存

  傳感器應裝入堅固的木箱（*********儀表可用紙箱）內，不允許在箱內自由竄動，在搬運時小心輕放，不允許野蠻裝卸。

   存放地點應符合以下條件：

防雨防潮。

a. 不受機械震動或沖擊。

b. 溫度范圍-20℃～+55℃。

c. 相對濕度不大于80%.

d. 環境中不含腐蝕性氣體。

十五、開箱注意事項

1．開箱后，按裝箱單檢查文件和附件是否齊全。

裝箱文件有：使用說明書一份。

產品合格證一張。

檢定證書一張。

2．觀察傳感器是否有因運輸而產生損壞等現象，以便妥善處理。

3．望用戶妥善保存“檢定證書”切勿丟失，否則無法設定儀表系數！

十六、訂貨須知

   用戶在定購渦輪流量傳感器時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。當有防爆要求時須***選防爆型傳感器，并嚴格注意防爆等級。

十七、使用期限

用戶遵守說明書的規定進行保管和使用的情況下，從制造廠發貨日起一年內，傳感器不能正常工作時，制造廠可免費修理。
